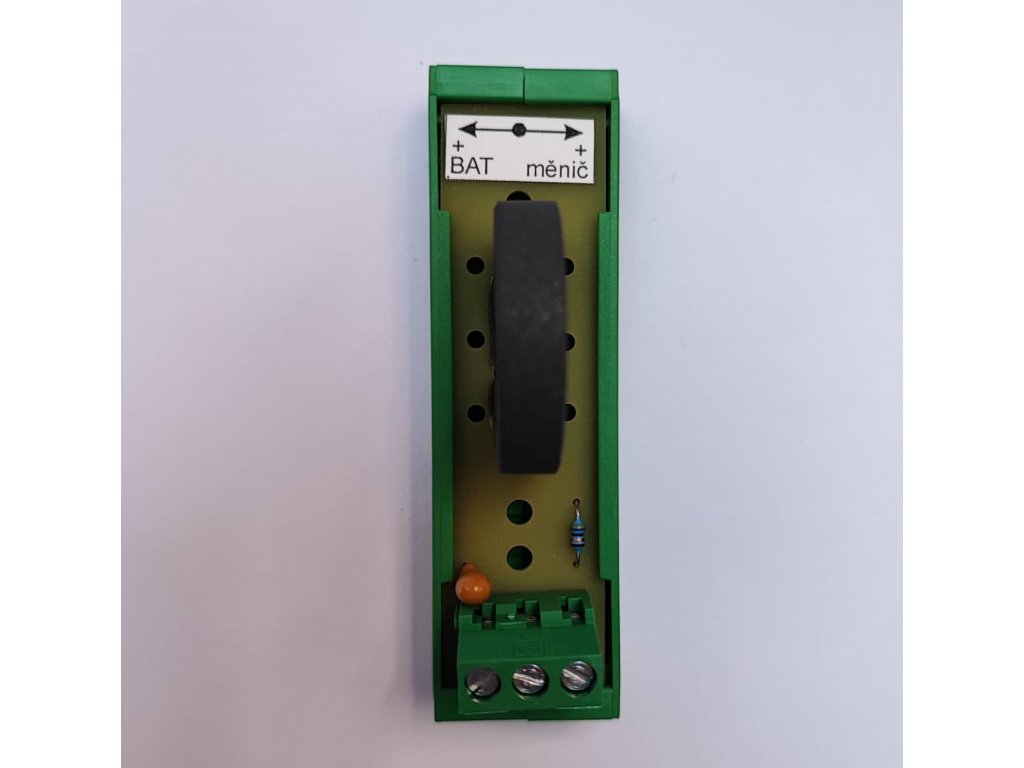

DCI 50A Senzor DC proudu

Senzor stejnosměrného proudu DCI50A je určen k monitorování proudu mezi baterií a hybridním měničem, jako příslušenství k regulátoru GreenBonO, pokud GreenBonO slouží k optimálnímu vytěžování hybridní nebo ostrovní elektrárny.

Zapojení svorek:

Snímač obsahuje 3 svorky:

• Levá svorka: +5V - napájení kladným napětím
• Střední svorka: GND - společná pro napájení a výstupní signál
• Pravá svorka: Idc - výstupní napěťový signál úměrný měřenému proudu

Technické parametry

Napájecí napětí                                4,75-5,25 V
Odběr ze zdroje 5V                          <10 mA
Rozsah měřeného proudu               +50A  -  +50A
Vnitřní průměr feritového prstence   20 mm
Rozměry                                           83x23x42 mm
